4-Quadranten-Servoregler
Bei diesem Regler handelt es sich um einen strahlenharten, pulsbreitenmoduliert arbeitenden Leistungsregler für Gleichstrom-Motoren in Handhabungsgeräten (z.B. Kettenantrieb).
Für den Schaltungsaufbau wurden strahlungsresistente Leistungshalbleiter, Halbleiter der Biplolar-Technologie, TTL-Logikschaltkreise und analoge Schaltkreise aus Testlosen, die in einem Bestrahlungstest geprüft wurden, verwendet.

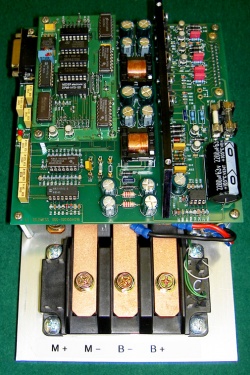

Systemdaten 4Q-Servoregler DY200-RH

Abgegebene Leistung 4800 Watt Nennstrom I eff 200 A Impulsstrom I imp 400 A Nennspannung 24 V Wirkungsgrad 90 % Taktfrequenz 9 kHz Mindestinduktivität (bei I eff) 0,2 mH Sollwerteingang ±10 V Restspannungsabfall in Endstufe (bei I eff) 2 V Anschluss über   Steckverbinder, Schraubklemmen DIN41612-D32 / M6 Abmessungen (L x B x H) 175 x 235 x 70 mm Gewicht ca. 3800 g strahlenhart 100 Gy/h



Systemdaten 4Q-Servoregler 10-RH

Abgegebene Leistung 240 Watt Nennstrom I eff 10 A Impulsstrom I imp 20 A Nennspannung 24 V Wirkungsgrad 90 % Taktfrequenz 9 kHz Mindestinduktivität (bei I eff) 0,8 mH Sollwerteingang ±10 V Restspannungsabfall in Endstufe (bei I eff) 1 V Anschluss über Steckverbinder DIN 41612-D32 Abmessungen (L x B x H) 160 x 100 x 46 mm strahlenhart 100 Gy/h
